螺旋分级机介绍
螺旋分级机具有结构简单、工作可靠、操作方便等特点。螺旋分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。

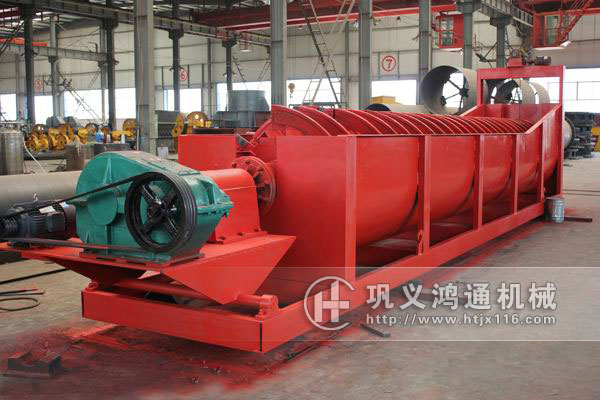

螺旋分级机图片

螺旋分级机发货图片

螺旋分级机分类

鸿通机械螺旋分级机可分为低堰式、高堰式、沉没式三种，是根据螺旋在槽内的位置与矿浆面高低不同进行分类的。

低堰式螺旋分级机：溢流堰低于螺旋的旋转轴。该种分级机由于沉降区面积小，实际生产中只用于冲洗含泥不多的砂矿及粗粒物的脱水，在磨矿循环很少应用。

高堰式螺旋分级机：溢流堰高于螺旋的旋转轴，但低于溢流端螺旋的上缘。该种分级机其沉降区的面积较低堰式大，其堰高可以在一定范围内调整，即沉降区的面积可以在一定范围内调整改变，从而可以调节分级的粒度，是磨矿循环中常用的一种设备。

沉没式螺旋分级机：在溢流堰端有4~5个螺旋叶，全部沉没在矿浆中。该种分级机沉降区面积较大，分级池深，螺旋的搅动对矿浆表面影响较小。所以分级面平稳，溢流量大而细。在选矿厂生产中常作为细磨或二段磨矿的分级设备。

螺旋分级机用途
螺旋分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。

螺旋分级机工作原理

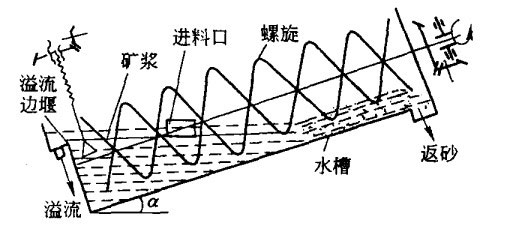

工作原理图
  螺旋分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉进行过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。

螺旋分级机优势
  1、结构简单，使用范围广：广泛使用于选矿厂中，来分级矿砂和细泥。及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。具有结构简单、工作可靠、操作方便等优势。
  2、技术先进，工艺简单：采用国内外先进的技术研发的分级机，其工艺简单，处理效率比较高。特别适合于干法大、中型制砂生产线使用。
  3、低转速，生产效率高：相同分级粒径，分级轮转速比其它卧式、立式分级机降低50%。生产莫氏硬度<5的粉体时，分级轮无磨损；生产莫氏硬度≥7的粉体时，分级轮使用寿命比其它卧式、立式提高5～8倍。因此，在作业时，生产效率高，节能高效。
  4、采用变频控制技术，高效环保：采用变频控制技术，操作更便捷。在处理物料的时候，可以过滤掉中大的杂料。负压生产，无粉尘污染，高效环保。

螺旋分级机型号参数

规格型号	螺旋直径 (mm)	螺旋转速 (r/min)	水槽长度 (mm≤)	处理量（t/d）		电动机功率（kw）		外形尺寸（mm）（L×W×H）			机重（t）
规格型号	螺旋直径 (mm)	螺旋转速 (r/min)	水槽长度 (mm≤)	按返砂	按溢流	传动用	升降用	长	宽	高	机重（t）
FG-5	500	8-12.5	4500	135-210	32	1.1	----	5430	680	1480	1.9
FG-7	750	6-10	5500	340-570	65	3	----	6720	980	1820	3.1
FG-10	1000	5-8	6500	675-1080	110	5.5	----	7590	1240	2380	4.9
FC-10	1000	5-8	8400	675-1080	85	7.5	----	9600	1240	2680	6.2
FG-12	1200	4-6	6500	1170-1870	155	7.5	2.2	8180	1570	3110	8.5
FC-12			8400	1170-1870	120	7.5	2.2	10370	1540	3920	11.0
2FG-12			6500	2340-3740	310	15	4.4	8230	2790	3110	15.8
2FC-12			8400	2340-3740	240	15	4.4	10370	2790	3920	17.6
FG-15	1500	4-6	8300	1830-2740	235	7.5	2.2	10410	1880	4080	12.5
FC-15			10500	1830-2740	185	7.5	2.2	12670	1820	4890	16.8
2FG-15			8300	2280-5480	470	15	4.4	10410	3390	4080	22.1
2FC-15			10500	2280-5480	370	15	4.4	12670	3370	4890	30.7
FG-20	2000	3.6-5.5	8400	3290-5940	400	11-15	3	10790	2530	4490	20.5
FC-20			12900	3210-5940	320	11-15	3	15610	2530	5340	28.5
2FG-20			8400	7780-11880	800	22-30	6	11000	4600	4490	35.5
2FC-20			12900	7780-11880	640	22-30	6	15760	4600	5640	48.7
FG-24	2400	3.67	9130	6800	580	15	3	11650	2910	4970	26.8
FC-24			14130	6800	490	18.5	4	16580	2930	7190	41.0
2FG-24			9130	13600	1160	30	6	12710	5430	5690	45.8
2FC-24			14130	13700	910	37	8	17710	5430	8000	67.9
2FG-30	3000	3.2	12500	23300	1785	40	8	16020	6640	6350	73.0
2FC-30	3000	3.2	14300	23300	1410	40	8	17091	6640	8680	84.8
