卧式烘干机正确安装方法及安装注意事项

本文关键词:卧式烘干机  来源:巩义鸿通机械  文章点击:

    卧式烘干机也叫作滚筒烘干机、转筒烘干机等,都是工业烘干中常用的烘干机。该卧式烘干机具有处理能力大,一次性烘干效果好等优势。要想让卧式烘干机成为您创业路上的摇钱树,首先,要选择一台质优价廉的卧式烘干机,其次,就是卧式烘干机的安装工作要做到位,这是最关键的。很多顾客在卧式烘干机日常生产中总是抱怨自己的卧式烘干机工作效率低,故障不断,不能给自己创造经济效益,反而维修费用花去了不少钱,感到很无奈。尤其是,卧式烘干机出现故障时,总是查找不到故障原因的罪魁祸首,着实让他们头疼不已。其实,您在查找卧式烘干机故障原因时,如果查找不到原因,您就该考虑下是否是您的卧式烘干机安装环节出现了问题。很多安装工在安装卧式烘干机时候,不能严格安装卧式烘干机正确安装方法进行,虽然能正常运行,但是还存在着一些小问题,这些小问题可能当时不会对您的日常生产造成一定的影响。但是,这却是卧式烘干机故障的隐患所在。所以,我们必须要求安装工能够对卧式烘干机安装工作做到认真负责。下面是我们巩义市鸿通机械厂凭借在自己30多年的实践生产经验总结的卧式烘干机正确安装方法。(点击查看更多卧式烘干机相关信息

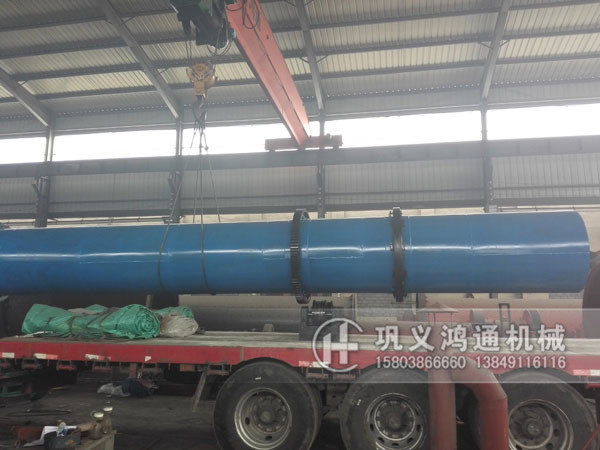

卧式烘干机
卧式烘干机发货图片
   卧式烘干机正确安装方法
   1、划基础线,在基础标板上正确的作出十字线,标高线,中心标板埋设要达到使用方便,准确并考虑机座安装后不被遮盖。
   2、安装底座与拖轮,铲平垫铁位置,划出底座,拖轮的中心线,按照图纸要求,找准底座与拖轮的安装位置,调平放正,先把基础孔灌浆,混凝土达到一定强度时,拧紧地脚螺栓,复查合格后,再安装筒体。
   3、安装筒体及滚圈,先将滚圈装在筒体上,固定时所需要的凹状接头要一正一反交错配置,并调整垫铁的厚度,使滚圈与凹状接头的接触保持相应的间隙,切勿一致,并点焊凹状接头螺栓头部与筒体内。
   4、安装大齿轮,安装前检查对接面接口不得有碰撞痕迹,把大齿轮与筒体接触表面清擦干净,然后将两半齿轮小心的对好并拧紧接口螺栓,便将大齿轮装在筒体上。转动筒体,检查大齿轮的径向跳动和侧向摆动,直至校调合格。
   5、安装小齿轮、减速机、电机。根据已装好的大齿轮,调整好大、小齿轮的啮合参数并达到设备规定要求,固定小齿轮,减速机电机的位置。安装齿轮罩,使其与齿轮的边缘距离匀称。
   以上是我们鸿通机械总结的卧式烘干机正确安装方法。另外,为了保证卧式烘干机安装工作准确无误,安装到位,我们还为大家总结了以下几点卧式烘干机安装注意事项,这些小细节是安装工在安装卧式烘干机时必须高度重视的。
   卧式烘干机安装注意事项
   1、卧式烘干机吊装托轮和挡托在基础上,初调二者的水平及标高差、中心线;
   2、严格控制卧式烘干机轮带的精加工偏差。具有包括:轮带精加工后,其内,外轮缘厚度控制不得小于设计尺寸的95%或不得大于设计尺寸的110%;轮带内、外圆柱面的同轴度公差应按GB1184中9级规定控制。
   3、吊装筒体安装在托轮和挡托轮上,调节托轮与滚圈中心联线应对称,并互为30%.保证前后托轮与滚圆接触宽度大于60%以上,下当挡轮应与卧式烘干机滚圆斜面接触良好;
   4、要注意卧式烘干机轮带的安装质量,严格控制:轮带与烘干机筒体的同轴度偏差在1mm以内;两轮带的平行度偏差在1.5mm以内。
   5、安装烘干机下齿轮总成,保证小齿轮与大齿轮面接触达60以上,大小齿轮顶简析在冷态时为8.25~9.5mm;
   6、调整卧式烘干机周成都,使托轮中心线应平行于筒体中心线安装,平行度公差控制在0.1mm/m;同一组托轮承座的中心高度应相等,偏差不得超过0.1mm。
   7、安装减速机和联轴器,确保减速机和小齿轮轴同心度<0.5mm,同样确保卧式烘干机减速机和电机轴的连接同心度在0.5mm之内,并装好联轴器。
   8、改变托轮轴上的定位方式或配合公差,具体可采用:一是增设轴向定位环;二是烘干机托轮与轴选用大过渡、小过盈说我配合形式。
卧式烘干机
卧式烘干机发货图片
   卧式烘干机安装是否到位关系着卧式烘干机的工作效率以及经济效益。所以,我们多次强调,安装工作在安装卧式烘干机时一定要严格安装卧式烘干机正确操作方法进行安装,同时,要多注意卧式烘干机安装注意事项中提到的安装环节,要把卧式烘干机安装工作做到完美无缺,这样才能让卧式烘干机成为每位顾客创业路上的摇钱树。
