直线振动筛用途广泛，不但可用于选矿、煤炭、建材等重型行业，在轻工业中也常常会见到直线振动筛的身影。正因为直线振动筛用途多，适用范围广，所以其在市场的需求量比较大。目前，直线振动筛已经在市场上供不应求，供货量很紧张。而顾客对直线振动筛的订单却不断。这时候就有很多不正规厂家钻空子，为赚钱而用一些劣质材质的直线振动筛来欺骗顾客。如果这时候，顾客要是对直线振动筛了解不够多，就很容易被这些不正规直线振动筛厂家给蒙骗了。所以，我们在这里提醒顾客，在选购直线振动筛前一定要对直线振动筛有个大致的了解，这样才不可能轻易被那些不正规厂家给欺骗了。

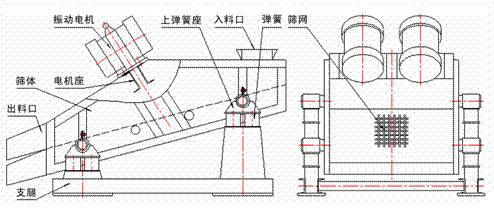

首先，我们结合直线振动筛图纸来了解下直线振动筛结构。

直线振动筛的组成结构主要有:筛箱、筛网、激振器、及其紧固装置、传动装置和支撑装置。筛箱主要由筛箱、挡板、弹簧支座等部件组成。振动筛的筛箱由钢板与型钢焊接或用高强度螺栓连接而成的筛型结构，在两侧的钢板之间用带法兰的无缝钢管或型钢连接，筛箱内固定有筛网或筛板。振动筛中受冲击力最大的构件是筛网，因此也是最易损坏的零件，物料在其上面进行分级、脱水、脱介，筛孔的形状和布置直接影响筛分效果。
直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数400目，可筛分出7种不同粒度的物料。

除了对直线振动筛的结构了解以外，我们在选购直线振动筛时要对直线振动筛的型号和技术参数有个详细的了解。因为对于直线振动筛的型号选择，我们要以直线振动筛技术参数作为依据，根据生产线的日产量，筛孔尺寸、进料粒度等各种因素综合考虑来选择。
直线振动筛型号和技术参数

规格型号	筛面规格(mm) (长×宽)	筛面层数	筛孔尺寸 (mm)	进料粒度 (mm)	处理量 (t/h)	电机功率 (kw)	振动频率 (Hz)	外形尺寸(mm) (长×宽×高)
ZSG1237	3700×1200	1	4-50	≤200	10-100	5.5×2	16	3800×2050×1920
2ZSG1237	3700×1200	2	4-50	≤200	10-100	5.5×2	16	3800×2050×2200
ZSG1443	4300×1400	1	4-50	≤200	10-150	5.5×2	16	4500×3040×2500
2ZSG1443	4300×1400	2	4-50	≤200	10-150	5.5×2	16	4500×3040×2700
3ZSG1443	4300×1400	3	4-50	≤200	10-150	5.5×2	16	4500×3040×2820
2ZSG1548	4800×1500	2	5-50	≤200	15-200	7.5×2	16	4800×3140×2814
3ZSG1548	4800×1500	3	5-50	≤200	15-200	7.5×2	16	4799×3140×3014
2ZSG1848	4800×1800	2	5-50	≤300	50-500	7.5×2	16	4799×3440×2814
3ZSG1848	4800×1800	3	5-50	≤300	50-500	7.5×2	16	4799×3440×3014
4ZSG1848	4800×1800	4	5-50	≤200	50-500	11×2	16	4799×3440×3503
2ZSG1860	6000×1800	2	5-150	≤300	80-600	11×2	16	6000×3440×3326

注：设备型号参数在不断改进中，如您在参数表中找不到需要的型号，可以直接联系我们，我们的技术人员会根据您的要求，给您配置最适合您产量需要和场地需求的设备。
现在这个社会到处都是金钱的诱惑。所以，也让人坏了良心，很多人都昧着良心做生意赚钱，而我们却无能为力。我们只有强大自己，才不会被这些不法分子给祸害了。所以，我们在这里提醒顾客，在选购直线振动筛时，自己要先对直线振动筛有个详细了解，做好考察工作，货比三家之后再下订单，不要盲目选择，更不要贪图便宜。只有这样，我们才不会被这些不正规厂家的劣质产品给蒙骗了。
