四齿辊破碎机结构及工作原理详细剖析

本文关键词:四齿辊破碎机  来源:巩义鸿通机械  文章点击:

    四齿辊破碎机是最新研究的一种破碎设备,它的破碎效果是破碎行业无人能比的。对于四齿辊破碎机这个新生的事物,很多人都感觉比较陌生。下面我们就来详细介绍下。四齿辊破碎机,顾名思义就是一种破碎设备,主要用来完成各种物料的中破和细破作业。四齿辊破碎机适用于进料粒度小于700mm、成品粒度要求2-20mm的中细碎作业。如热电厂硫化床锅炉、普通锅炉用煤的破碎;化肥厂破碎化肥原料;太阳能行业破碎废玻璃管等;或者与上述类似的破碎场合。了解了四齿辊破碎机的用途,下面我们就要从四齿辊破碎机的结构来详细为大家介绍下。四齿辊破碎机结构就像人的五脏六腑一样,每个器官都有着不同的作用,例如:胃是管消化的,肺是用来呼吸的,肾是管新陈代谢的等等吧,同样的四齿辊破碎机的每个结构组成也同样肩负着不同的重担,缺一不可。
    四齿辊破碎机整机为双对辊上下排列卧式安装,整机两端用“王”字型机架支承,上下分别用拉杆和底盘连接而成框架,上设喂料机构,下设出料口,还有传动机构和调节机构等。
    四齿辊破碎机结构组成:
    1、支承机构
    支承机构由底盘、左右机架、轴承座及拉杆等组成。机架为铸铁,上下左右均为对称的“王”字形,并设纵向拉杆,连接左右机架于底盘上使整机稳固,为减少振动,底盘下端与地基连接处设置了避振装置。
    2、传动机构
    采用三角带轮传动,由两台电机分别手动快辊和慢辊,电机经一级减速直接拖动下对各辊,再经同轴槽轮传递给上对各辊,其中固定辊动率大于移动辊。为保证传递的可靠性,安装了三角带紧辊装置,并选用滚动轴承。
    3、调整机构
    整机在上下慢辊两端分别配备了由活动轴承座在限定的轨道上滑动,而实现辊间压力及间隙的调节,并可缓冲和抵抗工作状态下产生的振动和干扰。为保护辊齿,设置了保护装置,使两辊不能相碰,为使调节方便,设置了间隙调节指针。
    4、喂料机构
    喂料机构是以保证在整个辊长均匀下料的装置,如喂料不均匀,易造成辊径磨损不一而影响破碎效果和辊的使用寿命。辊式喂料辊置于喂料箱中,在辊沿长度方向两内里设置挡料板,工作时保持箱中油料为充满和半充满状态,油料将在辊槽中均匀分布,并随喂料辊的转动流入破碎辊中,调节活档板即可改变喂料量。

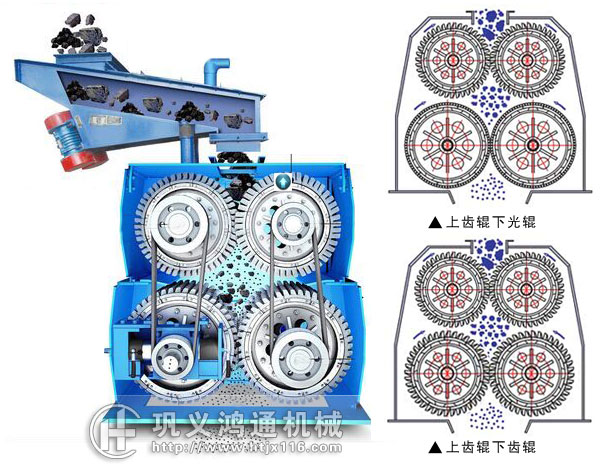

    了解了四齿辊破碎机的结构,再来讲四齿辊破碎机的工作原理就不难理解了。四齿辊破碎机是利用四个高强度耐磨破碎辊相对旋转产生的高挤压力和剪切力来破碎物料,物料进入上两齿辊间隙(V型破碎腔)以后,受到两齿辊相对旋转的挤压和剪切作用,首次将物料挤轧、剪切后(粗破),再次进入相对旋转的下两辊,再由下两辊挤轧、剪切、和啮磨(细破)成需要的粒度再由输送设备送出。
四齿辊破碎机工作原理
    以上我们已经从四齿辊破碎机的用途、结构、和工作原理几个方面详细对四齿辊破碎机进行详细讲解过了。想必大家对四齿辊破碎机不再陌生了。四齿辊破碎机具有高效、安全、节能环保且破碎比大;对破碎物料水分无人任何要求,不粘不赌等众多优势。所以,四齿辊破碎机自销售以来,在市场上供不应求,属于比较抢手的破碎设备。我们鸿通四齿辊破碎机厂家生产的四齿辊破碎机订单不断,我们不敢夸自己是最棒的,但是我们生产的四齿辊破碎机无论是从质量、破碎效果、还是四齿辊破碎机价格都是令顾客最满意的。来鸿通选购四齿辊破碎机,我们可现场试机,让您亲眼见识我们四齿辊破碎机惊人的破碎效果,让您购买四齿辊破碎机放心,安心!
