设备品牌:鸿通制造
公司地址:河南巩义
推荐指数:★★★★★
产品介绍:箱式烘干机简介 我们常见的烘干机属于滚筒烘干机,常用于工业烘干,该滚筒烘干机常用于选矿生产线中,用于对矿渣、矿粉等物料的烘干。而箱式烘干机是最近几年刚兴起的烘干设备,该箱式烘干机对于中药材、果蔬、食品类的烘干效果比较好。该烘干机特殊的结构设...
箱式烘干机简介
我们常见的烘干机属于滚筒烘干机,常用于工业烘干,滚筒烘干机常用于选矿生产线中,用于对矿渣、矿粉等物料的烘干。而箱式烘干机是最近几年刚兴起的烘干设备,该箱式烘干机对于中药材、果蔬、食品类的烘干效果比较好。该烘干机特殊的结构设计,保证了其烘干过程中温度的自动控制,受热均匀,不会出现糊料等现象,同时该箱式烘干机对环境卫生的要求非常高,最适合食品类的烘干。
箱式烘干机 ,又叫箱式网状烘干机主要用于工业和食品,药材等烘干一定湿度或粒度的物料。 箱式烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用。间接传热烘干机,它广泛用于食品、瓜果、蔬菜、药材和工业烘干矿渣石灰石、煤粉、矿渣、粘土各种皮子等物料。
根据用户需求和具体的成品湿度可以定做单层或多层箱式烘干机。

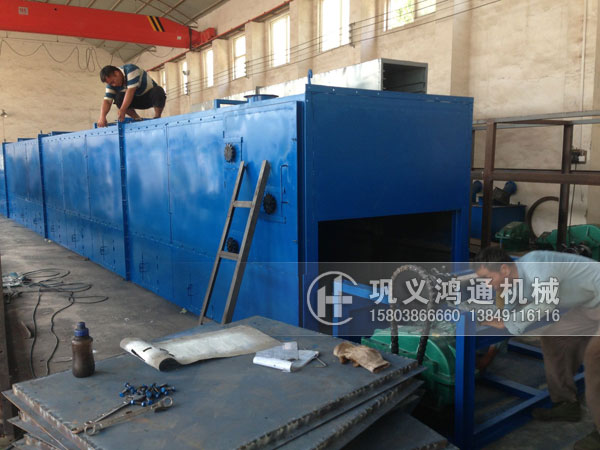

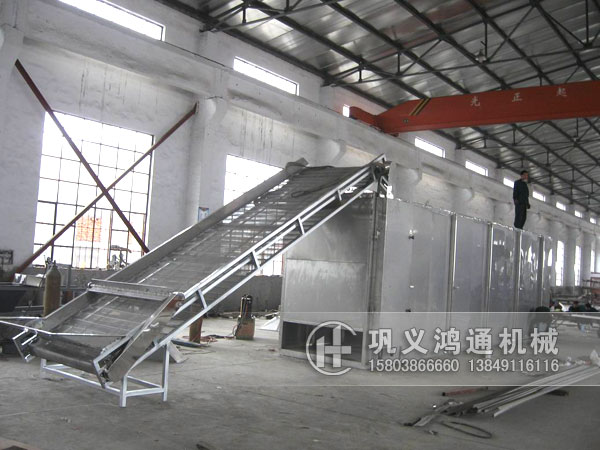

箱式烘干机图片
箱式烘干机用途
箱式烘干机用途比较广泛,常用于中药材、果品类、蔬菜类等物料的烘干,其烘干效果是其他烘干设备不能相媲美的。
中药材:金银花、金莲花、黄芩、丹参、牛蒡、人参、五味子、党参、生地、熟地、白术、桑葚等等。
果品类:杏仁、大枣、花生(带壳)、桂圆、核桃、木瓜片、山楂片、苹果片、柠檬片、猕猴桃、桑葚等等。
蔬 菜:芦笋、豆角、芸豆、扁豆、茄子、红辣椒、花椒、黑木耳、银耳、木瓜片、山药片、苦瓜片、萝卜(丝、条)、黄瓜片、蘑菇、香菇、姜片、大蒜片等等。
箱式烘干机技术参数
规格型号 | DW-1.2-8 | DW-1.2-10 | DW-1.6-8 | DW-1.6-10 | DW-2-8 | DW-2-10 | |
单元数 | 4 | 5 | 4 | 5 | 4 | 5 | |
带宽m | 1.2 | 1.6 | 2 | ||||
干燥段长m | 8 | 10 | 8 | 10 | 8 | 10 | |
铺料厚mm | 10-80 | ||||||
使用温度 | 50-120 | ||||||
蒸汽压力Mpa | 0.2-0.6 | ||||||
蒸汽耗量Kg/h | 120-130 | 150-375 | 150-375 | 170-470 | 180-500 | 225-600 | |
换热面积m2 | 272 | 340 | 352 | 440 | 448 | 560 | |
干燥时间h | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.2-1.5 | |
干燥强度Kg水/h | 60-160 | 80-220 | 75-220 | 95-250 | 100-260 | 120-300 | |
风机数量 | 5 | 6 | 5 | 6 | 5 | 6 | |
风机总功率kw | 9.9 | 12.1 | 9.9 | 12.1 | 18.2 | 22.2 | |
设备总功率kw | 11.4 | 13.6 | 11.4 | 13.6 | 19.7 | 23.7 | |
外形尺寸 | 长 m | 10.05 | 12.05 | 10.05 | 12.05 | 10.05 | 12.05 |
宽 m | 1.5 | 1.5 | 1.91 | 1.91 | 2.33 | 2.33 | |
高 m | 3.15 | 3.15 | 3.15 | 3.15 | 3.65 | 3.65 | |
总重Kg | 4800 | 5780 | 5400 | 6550 | 6350 | 7800 |
注:设备型号参数在不断改进中,如您在参数表中找不到需要的型号,可以直接联系我们,我们的技术人员会根据您的要求,给您配置最适合您产量需要和场地需求的设备。
箱式烘干机工作原理
箱式烘干机烘干流程图
箱式烘干机与滚筒烘干机在结构上存在着很大的差异,所以在工作原理上也迥然不同,箱式烘干机是如何完成对物料的干燥任务的,我们就一同来了解下吧。
箱式烘干机采用的热源是热风炉提供的纯净热风或电热管加热产生的纯净热风两种,热风温度可调可控,在热风进入烘干机后,由箱内高温高湿轴流风机在箱内穿透物 料并循环,循环风向由仪表自动控制正反转,时间可随意设定,一般30分钟以上转换风向一次,由烘干机中部百叶窗式排潮口自然排潮。这样各层物料能均匀快速烘干。
箱式烘干机优势
由于箱式烘干机对食品类、果蔬类等物料的烘干效果比较出色,所以在市场上比较热销。箱式烘干机巧妙的结构设计以及出色的烘干原理,注定其要在烘干行业崭露头角。下面我们就来讲解下箱式烘干机有哪些优势让顾客爱不释手?
1、大部分热风在箱内循环,热效率高,节约能源。
2、利用强制通风作用,箱内设有可调式分风板,物料干燥均匀,热源可采用蒸汽、热水、电、远红外,选择广泛。
3、整机噪音小,运转平衡。温度自控,安装维修方便。
4、适用范围广,可干燥各种物料,是通用干燥设备。
箱式烘干机结构
箱式烘干机半成品视频(查看更多烘干机视频)
箱式烘干机主要是由机头、烘干段、机尾、进风管四个部分组成的。每个结构组成在烘干过程中都肩负着不可或缺的作用。
1、机头:箱式烘干机机头由两个被动辊、涨紧装置、进、出料口等组成。被动辊承受着网带的拉力并决定网带的松紧,所以,被动辊两端的UCT316轴承要经常加高温(200%d以上)润滑脂,以确保设备正常运行。涨紧装置(是供调节网带松紧的,初装机就应把网带调紧,升温后需再调一次(热涨的缘故),调节时一定要注意网带两边松紧尽量保持一致,以免拉偏引起掉链。网带的松紧视物料的多少而定,一般松紧适中即可。按顺时针方向旋转调整丝杠为涨紧,反而反之。
箱式烘干机全部是封闭的,所以,机头、机尾上的所有工作门和观察门在正常情况下是密闭的,如需开门,为安全起见,请一定要先关闭风机。
2、烘干段:箱式烘干机烘干段是对物料烘干的实际工作区,进风管和出风管都装在其上顶,热风由两侧进入内腔下部,再由中间向上运动到被风机抽出腔外,顶部进风口和出风口都装有调节阀以调整风量。调整时,与机头连接的第一节进风要少一些(因为刚进的球含水分较大,骤然遇到高温就会裂开),然后逐渐加大到第三节后全部开大。经过反复实验确定各部位风量之后,调节阀就不用经常调了。
3、机尾:箱式烘干机传动链条的松紧可通过调整减速机位置调整。减速机另一侧的传动齿轮也要经常注润滑油,以延长其使用寿命。开机前要先给减速机注入适量的润滑油(请参阅减速机说明书),并且以后要经常检查油量。调整调速电机的转速请参阅调速电机说明书。
4、进风管:箱式烘干机的热风是通过进风管传输的,进风管各段之间衔接处是密闭的。另外,为了不损耗热能,进风管在冬季保温是非常有必要的(建议不论主、支管道,保温层都不小于40厚)。 为了防止管道受热变形,在管道的8个位置设有活插口并用石棉绳密封,设备长时间运行,活插口的密封材料会磨损或老化,如发现漏风应及时更换密封材料。
箱式烘干机维护和保养
箱式烘干机的维护和保养工作是非常重要的,一定要引起每个客户的重视。对箱式烘干机进行定期的维护和保养工作,可以将箱式烘干机故障扼杀在摇篮里,降低箱式烘干机故障率,从而延长箱式烘干机使用寿命。以下是我们巩义市鸿通机械厂凭借多年实践经验总结的箱式烘干机维护和保养工作,望大家认真学习。
1、箱式烘干机每班运行前,应先检查阀门管道有无泄漏。
2、箱式烘干机的各转动摩擦部位应定期进行润滑。
3、检查箱式烘干机的各风机和电控箱电源接地线是否可靠。
4、检查箱式烘干机的各仪器仪表指示是否正常,要定期经计量部门校验。
5、检查箱式烘干机筒体是否有振动、裂纹、破损、和腐蚀。
6、箱式烘干机经试运转后,各电机是否正常工作,要定期进行保养。
7、检查箱式烘干机各零部件、紧固部位有无松动,有无异常声音,发现故障及时排除。
8、检查箱式烘干机的三角皮带、链条等一些传动装置是否变形、松弛和磨损,应及时调节链条松紧度。
9、检查箱式烘干机机的电气是否安全,启动、停止装置是否灵敏、准确、可靠。
10、箱式烘干机的各零件一旦损坏,应及时检修更换。

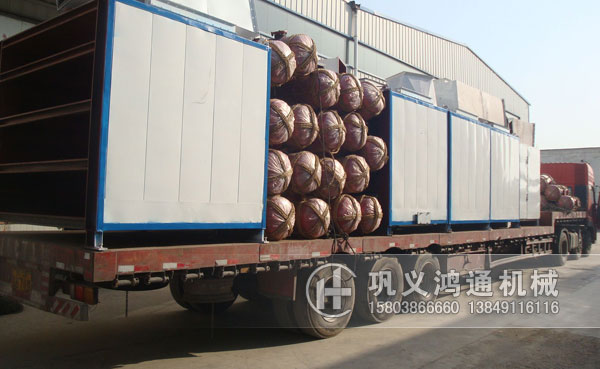

箱式烘干机发货图片
