双级矿石粉碎机简介
    目前，我国铁矿资源中易选的铁矿资源日益减少，现实状况是贫矿多，富矿少，矿石组分比较复杂，矿石嵌布粒度较细，给选矿造成了一定的困难，直接导致了铁矿石生产成本增加，利润空间缩小。只有提高选矿效率，采用选矿生产新技术、新设备、新工艺才是提高矿业经济利润的有效途径。
    鸿通机械工程技术人员结合有关专家经过对矿山、选厂的充分考察调研，加之近三十年来在破碎行业的实践经验，将本企业发明制造的专利产品双级无筛底粉碎机，成功运用于矿山的预选工艺，使矿石中破细碎一机完成，达到矿石预选的粒级细度要求。二合一细碎机机腔内上下串联两套转子，块状矿石进入机腔先经上级转子击破（中破）后，立即又被下级飞速旋转的转子锤头二次打击研磨（细碎），腔内物料反向相互飞速碰撞、摩擦，达到锤粉料，料粉料的效果，使脉石矿物与有用矿物集合体充分“解离”。而且该机出料口处没有筛网篦底，细料直接卸出，减少了因传统机型的筛网篦底糊堵造成的细料重复粉碎，锤头衬板无效磨损，无功高耗现象。该机出料粒度3mm以下，其中0.5～0.075mm(35目～200目)粒级占50%左右，0.6～1.2mm粒级占35%，1.3～3mm粒级占15%，粒度分布范围广并呈粉末状，特别适应铁矿石进行预选，对采矿作业中预先富集，提前抛尾，减少粗精矿的入磨量和降低入磨粒度，提高粗精矿的品位，为下道磁选精选工序创造了良好条件。
    二合一矿石细碎机对贫铁矿的预选分选效果起到了重要作用，真正使选矿体现了“能拿早拿、该丢早丢、贫矿富选”的科学理念，对贫铁矿提高磨矿系统的能力，减少尾矿运输费用，提高选矿技术经济指标，节能降耗，为贫铁矿资源的开发利用开辟了一条切实可行的新途径。（点击查看更多双级粉碎机相关信息）

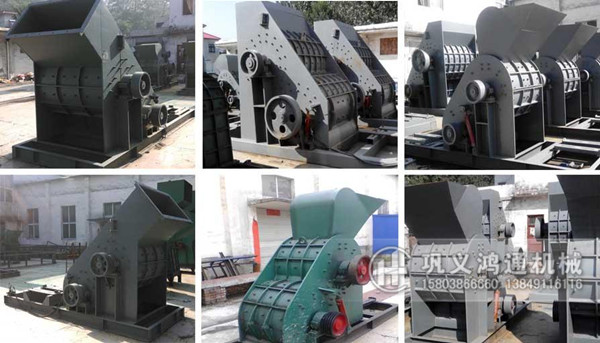

双级矿石粉碎机图片

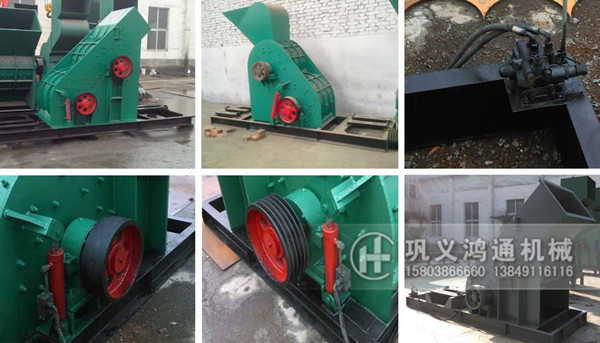

矿石粉碎机细节展示图

双级矿石粉碎机视频

双级矿石粉碎机试机视频

双级矿石粉碎机适用物料

煤矸石	煤炭	煤渣	炉渣
页岩	石灰石	铁矿石	矿渣

    双级矿石破碎机可用于破碎的物料有各种矿石，石灰石、河卵石、铁矿石、钾长石、滑石、大理石、白云石、莹石、石灰、活性白土、方解石、页岩、煤矸石炉渣、煤矸石、建筑废料、黄皮渣、活性炭、膨润土、高岭土、水泥、磷矿石、耐火材料、保温材料、煤焦、煤粉、碳黑、陶土、骨粉、钛白粉、氧化铁、石膏、玻璃、锰矿、钛矿、铜矿、铬矿、等高湿高硬物料和建筑行业的300多种物料。

双级矿石粉碎机结构

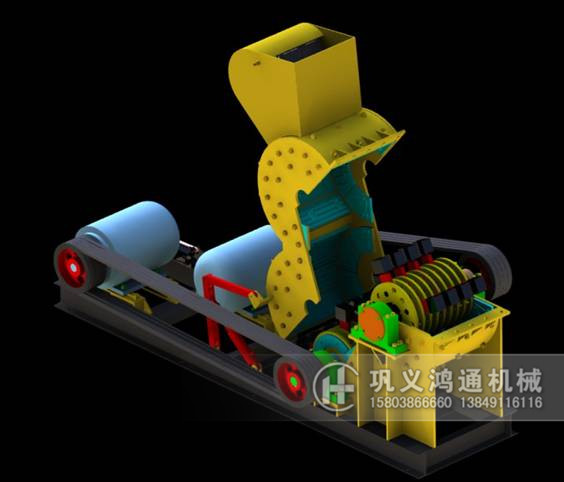

双级矿石粉碎机结构图及耐磨锤头图


锤片式双级矿石粉碎机结构图及锤片图片

    1、机壳由上机体、后上盖、左侧壁和右侧壁组成，各部分用螺栓连结成一体，上部开有进料口,内部镶有高锰钢衬板，磨损后可以更换，机壳和轴之间漏灰现象十分严重，为了防止漏灰，设有轴封。机壳下部直接安放在混凝土基础上，并用地脚螺栓固定。为了便于检修、调整和更换蓖条，下机体的前后两面都开有一个检修孔。为了便于检修、更换锤头方便，两侧壁也对称的开有检修孔。
   2、 转子由主轴、圆盘、销轴等组成，圆盘上开有6个均匀分布的销孔，通过销轴将6-8个锤头悬挂起来。为了防止圆盘和锤子的轴向窜动。销轴两端用锁紧螺母固定。转子支承在两个滚动轴承上。此外，为了使转子在运动中储存一定的动能，避免破碎大块物料时，锤头的速度损失不致过大和减小电动机的尖峰负荷，在主轴的一端还装有一个飞轮。
   3、主轴是支承转子的主要零件，冲击力由它来承受。因此，要求其材质具有较高的韧性和强度。通常断面为圆形，且有平键和其他零件连接。
   4、 打击板有两块，折线型。一个可以调整，一个是固定的。调整的一个靠的是安装在箱体上的螺杆装置。
   5、锤头是主要的工作部件。其质量、形状和材质对万华矿石粉碎机的生产能力有很大的影响。因此，根据不同的进料尺寸来选择适当的锤头质量。锤头用合金铸造而成，是一般锰钢锤头寿命的3倍以上。

双级矿石粉碎机工作原理

    双级矿石粉碎机电机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎 　该设备可根据用户要求调整蓖条间隙，改变出料粒度，以满足不同用户的不同需求。速转动的锤体与物料碰撞面破碎物料，它具有结构简单，破碎比大，生产效率高等特点，可作干、湿两种形式破碎。该机的主要工作部件为带有锤子（又称锤头）的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入破碎腔内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的石粒通过筛板排出，大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨， 最后通过筛板排出机外。

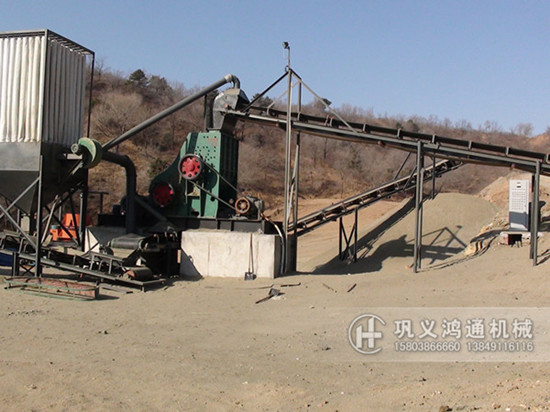

矿石粉碎机生产现场

矿石粉碎机生产现场


矿石粉碎机生产现场

双级矿石粉碎机技术参数

注：设备型号参数在不断改进中，如您在参数表中找不到需要的型号，可以直接联系我们，我们的技术人员会根据您的要求，给您配置最适合您产量需要和场地需求的设备。

双级矿石粉碎机优势
    1、双转子两段粉碎，产量大，出料粒度细；
    2、没有筛网篦底，高湿物料，绝不堵塞；
    3、锤头、衬板双向调隙，随时控制出料粒度； 　
    4、双级双飞轮，运转平稳惯量大，节约用电；
    5、集中润滑系统，不停机适时润滑，方便快捷；
    6、液压启闭机壳，换锤、维修省时省工。
